電壓開關型一級浪涌保護器是什么，如何分辨？

2022-03-21 · 閱讀534

浪涌保護器一般分為開關型和限壓型，這里的開關型指的就是電壓開關型浪涌保護器，那么電壓開關型一級浪涌保護器是什么產品，怎么識別呢？

本文從性能和應用上給大家介紹一下電壓開關型浪涌保護器。

1、電壓開關型浪涌保護器是什么
電壓開關型浪涌保護器也叫一級浪涌保護器，主要用來作為第一級防雷的產品，一般安裝在低壓配電房的主開關柜。當有雷電浪涌沿著低壓線路侵入系統，浪涌保護器會對地導通泄放浪涌能量，這就是低壓開關型浪涌保護器的主要用途：就是防雷。所以電壓開關型浪涌保護器也可以叫做防雷器或者電涌保護器。一棟樓的總配電房一般都會安裝一套此類產品的，大家想看實物的話也可以讓電工帶到總進線柜去看一下實物。

2、內部主要器件

開關型浪涌保護器內部主要元器件為間隙放電裝置，一般是石墨間隙或者放電管，此類器件雷電能量釋放能力大，在線路上的主要作用是釋放直擊雷電能量。因此，開關型浪涌保護器一般用于在建筑物入口處釋放雷電能量，作為整個系統的第一級防雷，所以說電壓開關型浪涌保護器的防雷能力是很強大的，在浪涌保護器中開關型一級浪涌保護器可是大力士，防雷能力杠杠的。

3、怎么識別電壓開關型浪涌保護器

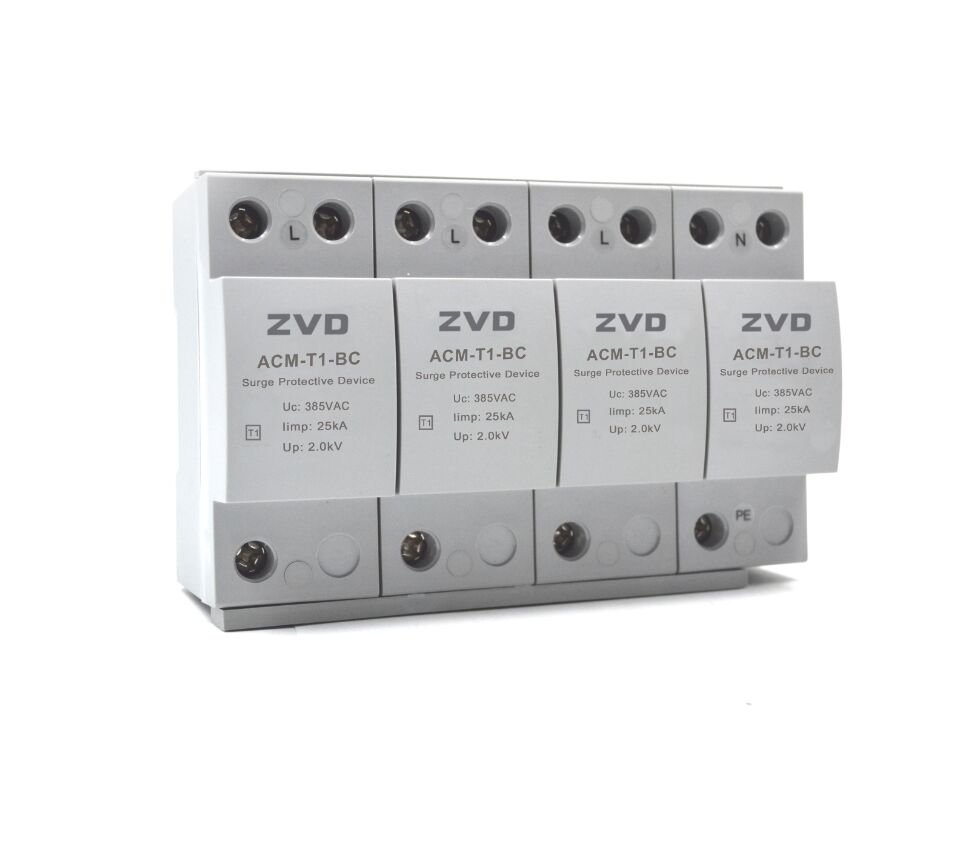

①觀察浪涌保護器是否有窗口，如上圖所示，開關型浪涌保護器一般沒有窗口指示，因為開關型浪涌保護器不像限壓型浪涌保護器可以直接脫扣，所以大部分開關型浪涌保護器是沒有窗口片的。

②觀察浪涌保護器上面的參數，如果參數上面有標識Iimp（10/350us）這個參數，就代表該產品是一級浪涌保護器，一般開關型浪涌保護器都是一級的（一級浪涌也有限壓型的，所以查看這個參數只能作為參考）。Iimp（10/350us）這個參數后面的值一般是12.5kA、15kA、25kA、50kA等，限壓型一級浪涌保護器的沖擊電流值很少有高于25kA的。

所以如果Iimp大于等于50kA的時候，該產品大概率是開關型的。

③查看響應時間

限壓型防雷器的響應時間是25ns，開關型浪涌保護器的響應時間是100ns.可以查看浪涌保護器說明書來確定是否為開關型產品。

總結：以上就是開關型浪涌保護器的相關知識，希望對大家有所幫助。
