海上風力發電機組怎么實現防雷監測，風機如何在線檢測雷電流數據？

2025-04-06 · 閱讀337

海上風力發電機受雷擊侵害風險極大，合理的對雷擊進行監測，可以收集雷擊數據，為風機的防雷措施提供數據依據。

那么，海上風力發電機組怎么實現防雷監測，風機如何在線檢測雷電流數據？

風電機組防雷監測是一個綜合性的系統工程，需結合主動防護、實時監測和智能分析技術。以下是具體實現方式及關鍵技術：

---

1. 雷電接閃與泄流系統

• 接閃裝置：在葉片尖端嵌入金屬接閃器（如鋁或銅合金），并通過內部導體將電流引至輪轂。

•


• 低阻抗路徑：塔筒采用連續銅纜或鋁制導條，確保雷電流快速導入地基分散系統。

•


• 接地優化：海上地基需考慮海水電阻率，使用環形接地極或深井電極，降低沖擊接地電阻。

•


---

2. 實時雷電監測技術

• 電磁傳感器：

  • 在葉片根部、機艙頂部安裝高頻磁場傳感器（Rogowski線圈），捕捉雷擊瞬間的電磁脈沖。

  • 配合GPS時間同步，實現雷擊定位（如差分時延法）。

•


• 雷電流監測：

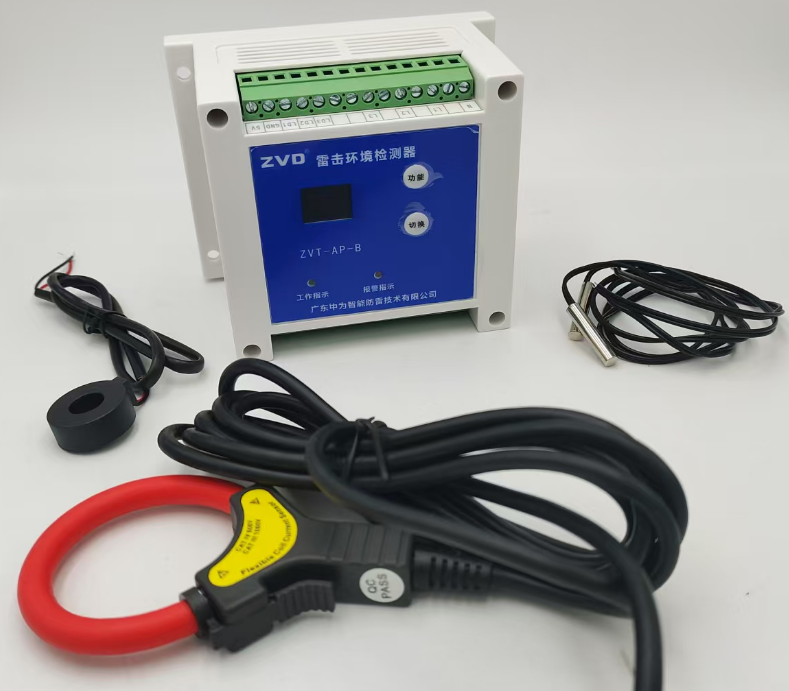

  • 在風機三路葉片引下線中加裝中為防雷公司的風電機組雷擊監測儀，可實時在線監測三路引下線雷擊次數、發生時間、峰值大小、極性等數據，支持傳感器掉線報警。

  • 更詳細信息可以咨詢中為防雷公司。

  •


• 光纖傳感網絡：

  • 在葉片內布設光纖布拉格光柵（FBG），通過應變變化檢測雷擊造成的結構損傷。

  •


---

3. 結構健康監測（SHM）

• 壓電傳感器陣列：植入葉片碳纖維蒙皮，監測雷擊導致的分層或裂紋。

•


• 聲發射技術：捕捉雷擊后材料內部超聲波信號，定位損傷區域（精度可達±5cm）。

•


• 無人機巡檢：搭載紅外熱像儀檢測接閃器熔蝕點，激光雷達掃描葉片表面形變。

•


---

4. 數據傳輸與智能分析

• 抗干擾通信：

  • 采用LoRaWAN或5G專網傳輸傳感器數據，海上變電站作為中繼節點。

  •


• 機器學習模型：

  • 訓練LSTM神經網絡，區分雷擊事件與電磁噪聲（識別率>95%）。

  • 結合歷史雷擊數據（如EUROFLEX數據庫），預測高風險時段。

  •


---

5. 腐蝕防護與維護策略

• 陰極保護：塔筒水下部分采用犧牲陽極（如鋅合金）或外加電流保護。

•


• 涂層監測：

  • 植入式濕度傳感器檢測涂層剝離，預警腐蝕風險。

  •


• 預防性維護：

  • 根據監測數據動態調整巡檢周期（如雷暴季節加密至每周1次）。

  •


---

6. 國際標準與認證

• 設計需符合IEC 61400-24（風機防雷標準），并通過第三方認證（如DNV GL的ST-0378）。

•


---

挑戰與前沿技術

• 問題：鹽霧環境加速金屬氧化，導致接地電阻漂移。

•


• 解決方案：開發石墨烯接地材料，電阻率<0.1Ω·m且耐腐蝕。

•


• 創新方向：基于量子磁力計的雷電預警系統，可提前30分鐘預測雷擊。

•


---

通過以上多維度監測手段，現代海上風機可實現雷擊事件100%捕獲，損傷識別準確率達90%以上，顯著降低停機風險。實際應用中需根據海域雷電密度（如中國東海年均雷暴日40-60天）定制防護等級。

跟多關于海上風電機組防雷監測相關知識，可以聯系廣東中為智能防雷技術有限公司。
