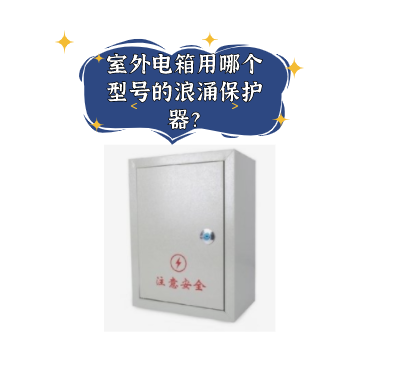

室外電箱用哪個型號的浪涌保護器？

2022-02-20 · 閱讀809

室外電箱因為安裝在戶外，受到感應雷浪涌侵害的幾率還是挺大的。

所以基本大部分電箱都會加裝浪涌保護器進行保護。

那么，室外電箱用哪個型號的浪涌保護器呢？

根據浪涌保護器經驗，中為防雷推薦從以下幾款浪涌保護器進行選擇。

1、要求較高時建議采用一級浪涌保護器

室外電箱在戶外安裝，因為電源線路從戶外引入電箱，屬于防雷分區的LPZO區到LPZ1區，按照防雷標準要求，嚴格來講這里應該安裝第一級的浪涌保護器。

名稱：一級浪涌保護器
型號：ACM-T1-BC/2P
主要參數：
最大持續工作電壓Uc:385VAC
沖擊電流 limp(10/350μs)：25kA
標稱放電電流In(8/20μs):25kA
保護水平Up:2.0kV

2、防雷環境較好時采用二級/三級浪涌保護器

一級浪涌保護器成本相對較高，有時候也可以根據功率來選用合適的浪涌保護器，比如功率較小時本身線路開關安裝的就才10~30A這種水平，裝一級浪涌保護器就會有點大材小用了，因為開關本身也是有耐受的，當開關耐受很低時浪涌保護器能量裝的很大會造成成本浪費。

2.1如果斷路器在20A以下建議安裝第三級浪涌保護器：

型號：ACM-20
主要參數：
最大持續工作電壓Uc:320VAC
標稱放電電流 ln(8/20μs):10kA
最大放電電流Imax(8/20μs):20kA
保護水平Up:1.2kV
組合方式:2P/3P/4P/1P+N/3P+N可選

2.2如果斷路器大于20A、小于等于63A時，推薦安裝第二級浪涌保護器：

型號：ACM-40
主要參數：
最大持續工作電壓Uc:385VAC
標稱放電電流 ln(8/20μs):20kA
最大放電電流Imax(8/20μs):40kA
保護水平Up:1.8kV
組合方式:2P/3P/4P/1P+N/3P+N可選

以上就是關于室外電箱安裝浪涌保護器的推薦選型方案，大家可以根據實際需求來選擇，還有疑問也可以咨詢防雷器廠家進行技術溝通，確保選到合適的戶外電箱用電涌保護器。
