油氣集輸公司原油儲罐現場儀表用浪涌保護器（SPD）技術要求

2022-01-17 · 閱讀341

1 設計基礎

    本技術規格書規定了用于《油氣集輸公司原油儲罐防雷防靜電隱患治理》工程中現場儀表用浪涌保護器（SPD）（以下簡稱SPD）設計、制造、檢驗、檢測、包裝和運輸等的基本要求。供貨商應根據技術規格書的技術參數，按照相應的標準規范進行設計、制造、檢驗、檢測、包裝和運輸，并提供良好的售后服務。

供貨商所提供的設備應是制造廠的成熟標準產品,并且最少有兩臺（套）以上的產品在本規格書中所提供的類似環境條件下成功運行兩年以上的經歷，訂購方不接受未經使用的新試制產品。

2技術要求

2.1基本要求

2.1.1 賣方應按本文件中提供的“浪涌保護器 SPD數據參數表”進行SPD的設計、制造和檢驗。

2.1.2本文件所列的標準、規范、規定和“浪涌保護器 SPD數據參數表”的所有要求被認為是本項目的最低要求，必須嚴格遵守并執行。如果買方數據表中有考慮不周和遺漏之處，但賣方認為對整個儀表的安全性和可靠性是必要的內容，賣方應告知買方，并完善數據表的內容。當認為買方的文件相互間有不一致時，賣方應將各文件之間的所有矛盾之處以書面形式通知買方，以便予以澄清。

2.1.3 賣方要對整個設備的完整性、安全性和可靠性負全部責任。賣方必須保證整個設備在滿足規定的使用條件下，高效、安全、穩定、連續地運行。

2.1.4 賣方在投標文件中應注明產品的產地。

2.1.5 更詳細的技術要求請見本文件的附件部分（“浪涌保護器 SPD數據參數表”）。

2.1.6 使用環境

年最高溫度：+43.7℃(室外)；+38℃（室內）

年最低溫度：-25.5℃(室外)；0℃（室內）

年平均雷暴日數：32.7天；

最熱月平均相對濕度：78%；

地震烈度： 7度

有鹽霧

2.2 設計和制造采用的標準規范

SPD的設計、制造、檢驗、檢測、包裝和運輸須遵循下列標準規范最新版本的要求，標準規范之間若有差異，應按最嚴格的標準規范執行。

《建筑物防雷設計規范》 GB 50057-2010

《建筑物電子信息系統防雷技術規范》 GB 50343-2012

《爆炸危險環境電力裝置設計規范》GB50058-2014

《爆炸性環境》 GB3836

《外殼防護等級》GB4208-2008

《包裝儲運圖示標記》  GB/T191-2008

其它未列出的與本產品有關的規范、規則和標準，供貨商有義務向業主提供

2.3 檢驗要求

2.3.1 賣方為了保證其提供的設備和材料符合合同規定的技術要求、規范和其它相關的標準，應該對自己供貨及其分供方的材料和設備進行檢驗和試驗。

2.3.2 買方有權派出專業工程師或聘請第三方監造公司專業人員到制造現場按照合同的“檢驗要求”參加全部或部分設備、材料的檢驗和試驗，或進行全過程或部分關鍵工序的監造工作；業主有權到制造現場見證設備、材料檢驗。

2.3.3 賣方應按照雙方設定的檢驗點，編制并提交其檢驗和試驗計劃。檢驗和試驗計劃應按設備逐臺準備。特殊的檢驗要求應在提供的檢驗和試驗計劃中標出。檢驗程序需要得到買方批準。

2.3.4 賣方應免費向買方參加檢驗和試驗的人員提供所有必要的檢驗和試驗用的資料、設備、器具、附件、人力、儀器及材料，以保證檢驗和試驗的進行，對采購資料規定的檢驗和試驗，賣方都應負責。

2.3.5 除了“檢驗范圍”中規定的檢驗項目以外，買方有權自由選擇賣方和其分供方車間的檢驗項目。

2.3.6 即使設備或材料已經通過買方的檢驗并放行，賣方在任何時候也不能免除或減輕其對設備或材料的質量責任。當設備或材料在現場進行開箱檢驗時，不能以買方的檢驗工作來代替賣方所做的檢驗工作。

2.3.7 無論買方是否參加上述檢驗和試驗，賣方都應向買方提交設備、材料質量合格證和檢驗、試驗報告。

2.3.8 按照上述條款和采購規格書的其它條款進行的所有檢驗和試驗都不能解除賣方按合同要求應承擔的責任。

2.3.9 賣方可自費派遣他們的檢驗人員到合同現場參加買方進行的設備、材料的開箱檢驗。在現場開箱檢驗中如果發現設備和材料有損壞、短缺、遺失或質量低劣的現象時，買方和賣方(若賣方參加開箱檢驗)要寫出詳細的事故及原因的報告并簽字。

2.3.10 上述報告作為買方向賣方要求索賠或要求賣方更正、修理、更換或補供設備、材料的有效證據。

2.3.11若對檢驗中出現的上述事故和原因的看法有矛盾時，該設備、材料將請檢驗權威機構重新檢驗，該檢驗權威機構出具的檢驗證明作為買方向賣方索賠或要求賣方更正、修理、更換或補供設備和材料的有效證據。檢驗所需費用由事故責任方承擔。

2.3.12 若賣方不參加現場開箱檢驗，買方有權在賣方缺席的情況下進行開箱檢驗。如果出現上述事故，買方出據的證明將做為向賣方要求索賠或要求賣方更正、修理、更換或補供設備和材料的有效證據(當設備、材料的缺陷或短缺確屬賣方原因時)。因開箱檢驗不合格影響工程進度，由此造成買方的經濟損失應由賣方負責賠償。

2.3.13賣方需提供有效的浪涌保護器檢測資質證書，在設備安裝后由賣方提供檢測并出第三方檢測報告。

3 賣方供貨范圍及工作范圍

3.1 供貨范圍

賣方應按本文件說明及附件（“浪涌保護器 SPD數據參數表”）的要求提供完整的設備。

賣方應提供安裝調試階段及質保期內所需的備品備件及消耗品。

賣方應分細目提交備品備件清單。名稱、規格和數量應由賣方推薦。如果還有其它備品備件，賣方應推薦或介紹。

賣方應提供特殊（或專用）安裝工具（如果需要）

3.2 賣方供貨范圍說明

1）提供與該設備供貨范圍相當的圖紙及資料，包括產品樣本、外形圖、過程連接尺寸圖、計算書、數據表等；

2）合同供貨范圍包括了所有設備、技術資料、專用工具、備品備件，但在執行合同過程中如發現有任何漏項和短缺，在發貨清單中并未列入而且確實是賣方供貨范圍的，并且是滿足設備的性能保證值要求所必須的，均應由賣方負責將所缺的設備、技術資料、專用工具、備品備件等補上，且不發生費用問題

3）賣方在交貨時必須同時提供該產品的計量器具制造許可證、產品合格證、產地證明及其它相關證明文件。

4）其它要求請詳見“浪涌保護器 SPD數據參數表”。

3.3 賣方的工作范圍

賣方應按買方提供的SPD數據表及特殊要求負責包括但不限于以下工作：

3.3.1 確定設備尺寸的相應計算，現場進行設備尺寸的測量、計算確保SPD符合現場安裝條件

3.3.2 設備選型及全部附件的確定

3.3.3 材料采購、設備制造、檢驗、包裝及運輸

3.3.4 現場服務：現場全程指導SPD安裝

4 技術資料及提交

4.1 技術資料

賣方應在投標文件中提供詳細的計算書、所供產品的數據表、產品樣本和其它相關資料。

合同簽訂后，賣方應向買方提供如下圖紙及資料，賣方應在報價文件中提出提交資料的時間，所有設計資料應包括紙質版和電子版文件，最終版資料應有光盤。

設備外形圖

設備連接尺寸圖及相關標準的資料

設備計算書

詳細的設備規格數據表

產品操作、維護說明書

產品合格證

其它產品質量證明文件（如質量保證書、質量檢驗報告、檢驗放行報告等）

5 性能保證

賣方應提供本廠的ISO9001 質量保證手冊、設計資質及生產制造許可證的復印件。賣方保證貨物是全新的未使用過的，用一流的工藝和最佳材料制造而成的，并完全符合合同規定的質量、規格和性能的要求。賣方應保證所提供的貨物經正確安裝、正常運轉和保養在其使用壽命期內應具有滿意的性能。在貨物質量保證期內，賣方應對由于設計、工藝或材料的缺陷而發生的任何不足或故障負責。

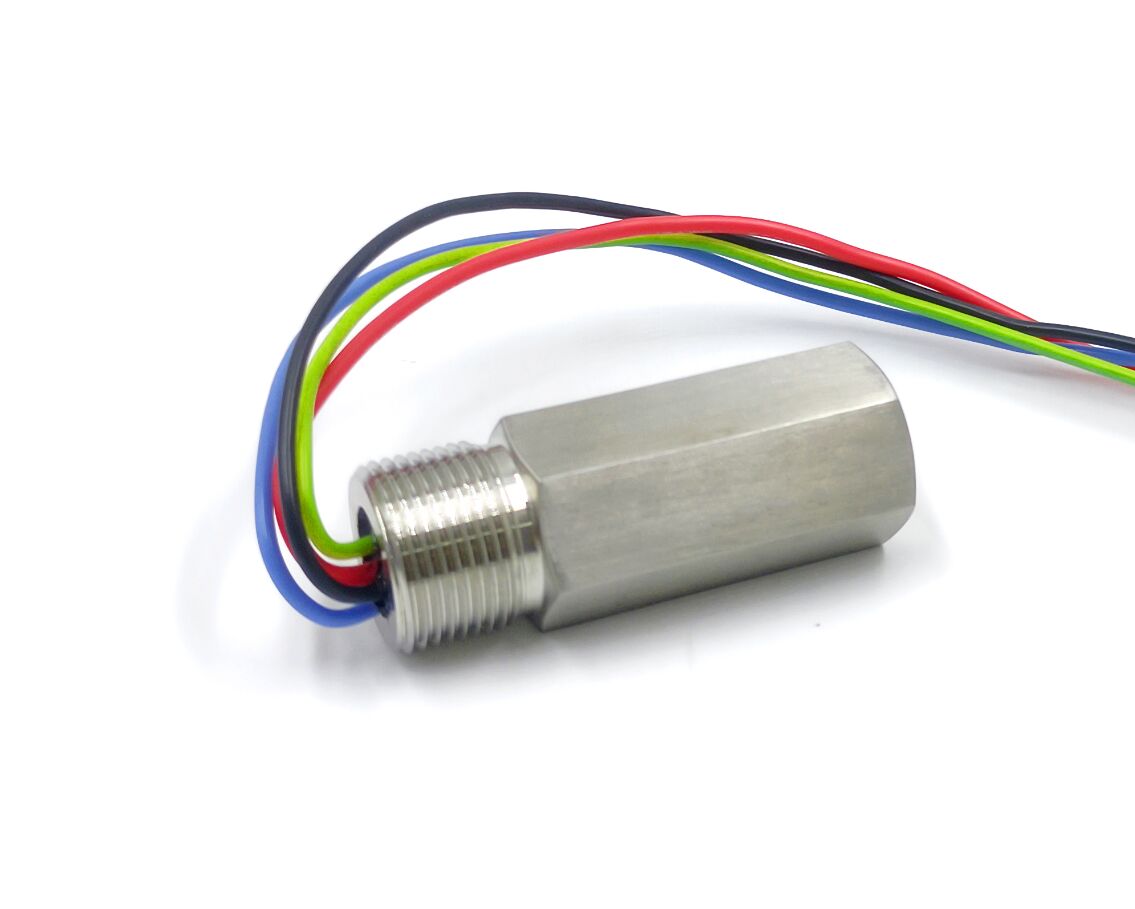

6現場儀表浪涌保護器參數要求

浪涌保護器 SPD數據參數表
技術參數	二線制	三線制	四線制
參考型號	ZVS-EX	ZVS-EX-3	ZVS-EX-4
額定電壓	24V
沖擊電流	2kA (10/350ìs)
標稱放電電流In  kA	5kA (8/20ìs)
最大放電電流 Imax  kA	10kA (8/20ìs)
最大持續工作電壓 Uc  V	48V
電壓保護水平 線對線	85V (8/20ìs)
電壓保護水平 線對地	600V (8/20ìs)
響應時間ns	1
外殼防護等級	IP65
外殼材料	304不銹鋼
防爆標志	EXd IIC T4 Gb
符合標準	IEC61643  GB/T18802
與保護儀表連接方式	并聯
螺紋制式	M20X1.5	1/2＂NPT	3/4＂NPT
供貨數量	1/2''NPT 兩線制 33個；M20X1.5 兩線制40個； 1/2''NPT 三線制 35個；M20X1.5 三線制10個； 3/4''NPT 三線制 10個；M20X1.5 四線制4個；
