網絡信號防雷器的接線方法

網絡信號防雷器是用來保護網絡設備的，避免高壓浪涌沿著網線侵入系統造成網絡攝像機損壞，目前的的防雷器接線形式基本都是串聯是的，就是網絡防雷器有輸入和輸出，兩頭都是網絡水晶頭RJ45接口，串聯在網線中，當有浪涌過來的時候，經過網絡防雷器的泄放處理后，就不會對網絡設備造成損壞了，像24口多路網絡防雷器這樣的，接線都是一個面的，實際內部也是做的串聯設計，也是串聯接線啦。

如下圖所示：圖1是單口網絡信號防雷器的接線方法，圖2是多路接線的方式

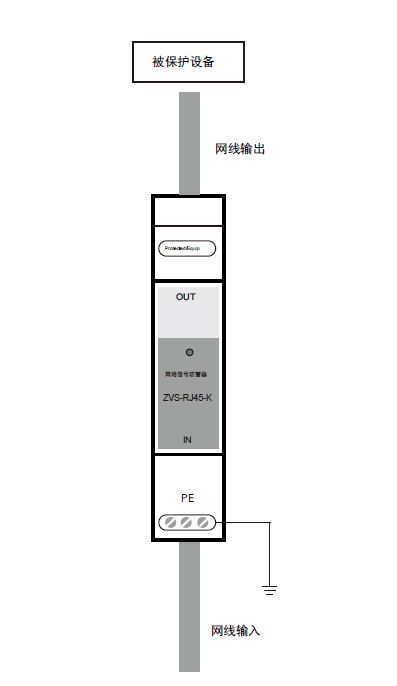

                                 圖1：單口網絡信號防雷器接線方式

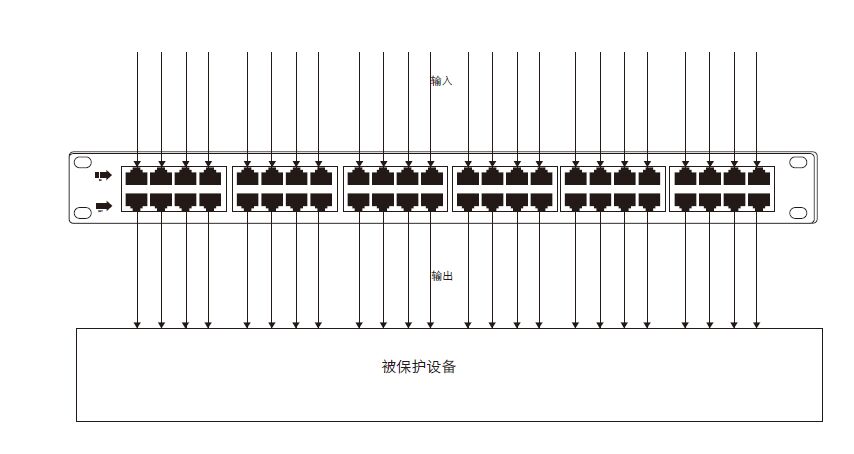

                                                                            圖2：24路多路網絡信號防雷箱接線方式
